产品特点
• 传统拼接大屏颠覆性替代产品，实现0缝隙拼接LED显示面板；
• 黄金比例16:9、4:3任意可选，点对点全高清显示2K、4K、8K等标准分辨率；
• 碳纤维、压轴铝单元，超轻薄，高稳定性；
• 磁吸式单元模块前维护，维护方便快捷；
• 低辐射，无风扇超静音自散热，使用更安全；
• 通过EMC class B实际检测，具备更严格的对外电磁干扰标准；
• 无接线裸露，实现线接故障率0时代。主要用途：指挥、调度、会议、演播室等各种高端显示场所。

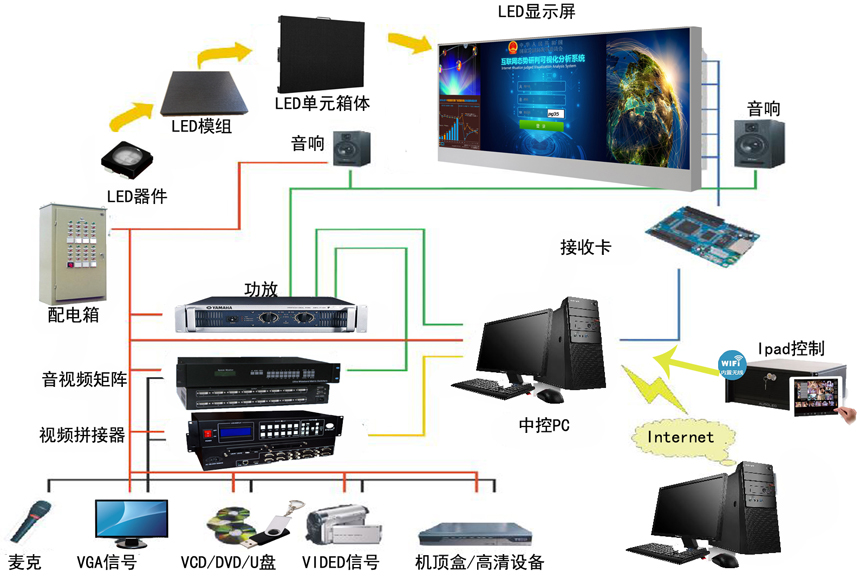

结构构造图
产品参数
名称
|
参数指标 |
|
|
LED要求 |
|
|
LED发光二极管 |
1515黑灯 |
|
品牌型号 |
中国、进口 |
|
像素 |
|
|
像素间距 |
1.904mm |
|
像素组成 |
1R+1G+1B |
|
像素材料 |
表贴三合一LED |
|
像素分辨率 |
275625点/㎡ |
|
单元模组 |
|
|
模组尺寸 |
W160mm×H160mm |
|
分辨率 |
84x84mm |
|
功率 |
≤24W/块 |
|
单元箱体 |
|
|
箱体尺寸 |
W480mm×H480mm×D77mm |
|
分辨率 |
252×252 |
|
重量 |
≤4.8 kg/块 |
|
功率 |
≤250W/块 |
|
系统技术指标 |
|
|
白平衡亮度 |
≥350-1000nit 可调（6500K白平衡校正后） |
|
色温 |
3200—9300 K可调 |
|
水平视角 |
≥160° |
|
垂直视角 |
≥140° |
|
颜色处理 |
16 bit |
|
灰度处理 |
16bit |
|
对比度 |
5000：1 |
|
驱动方式 |
恒流源驱动 |
|
换帧频率 |
≥60HZ |
|
刷新率 |
1920-3840HZ |
|
控制方式 |
同步控制 |
|
反γ校正曲线 |
具备20条可选择的γ校正曲线，可根据要求自行调整 |
|
亮度调节 |
手动或自动0到100％连续亮度调节，无灰度损失。 |
|
失控点 |
<1/10,000,无连续失控点 |
|
连续工作时间 |
≥72小时 |
|
平均无故障时间 |
>10,000小时 |
|
寿命典型值 |
100,000小时 |
|
寿命--全白(亮度减至50%) |
≥50,000小时 |
|
屏幕功耗 |
峰值≤1200W/㎡；平均：≤280W/㎡ |
|
维护方式 |
前/后维护 |
|
远程监控 |
可实现远程监督控制发出报警信号 |
|
屏幕平整度误差 |
≤0.2mm |
|
发光像素点中心距 |
偏差小于2% |
|
模组亮度均匀性 |
逐点均匀性校正技术 |
|
颜色均匀性(x，y色坐标) |
±0.003（6500K白平衡条件下） |
|
供电要求 |
AC380V±15% 50HZ（三相五线制） |
|
系统防护 |
防潮、防尘、防高温、防腐蚀、防燃烧、防静电、抗震动、系统具有烟雾报警和升温报警功能 |
|
信号兼容性 |
S-Video，模拟复合、模拟分量、RGB，SDI，HDSDI，数字DVI（最高分辨率到UXGA）、HDMI |
|
校正技术 |
单个LED的亮度校正和颜色校正 |
|
散热系统 |
无需外置散热，自带散热功能 |
|
驱动芯片 |
中国、进口 |
|
温度范围（℃） |
工作：0 --45 |
|
存储：-10--55 |
|
|
湿度范围（RH） |
工作：10-80%无霜结 |
|
储存：10-85%无霜结 |
|
|
控制系统 |
千兆速度可网控 |
|
应急热备份技术（选配） |
信号热输入备份，双回路不断电备份 |
